Pacemaker Smart Sole

Sensorik, Elektronik, Akku und Funk – vollständig gekapselt in einer Einlegesohle, die sich trägt wie jede andere. Nutzer bemerken das System nicht.

5 mm
Gesamthöhe inkl. PUR-Schaum – einzigartig am Markt
12 h
Laufzeit mit flexiblem Lithium-Ionen-Akku
1,5 h
Ladezeit per Wireless Charging (Qi)
Explosionsdarstellung der Smart Sole mit ihren Schichten

Aufbau, von oben nach unten

  1. Textil-Layer
  2. Piezoelektrischer Sensor
  3. Flexible Elektronik mit Bluetooth LE / ANT+
  4. Beschleunigungs- und Lagesensor
  5. Spule für Wireless Charging (Qi)
  6. Flexibler Lithium-Ionen-Akku
  7. Polyurethanschaum, vollkommen gekapselt

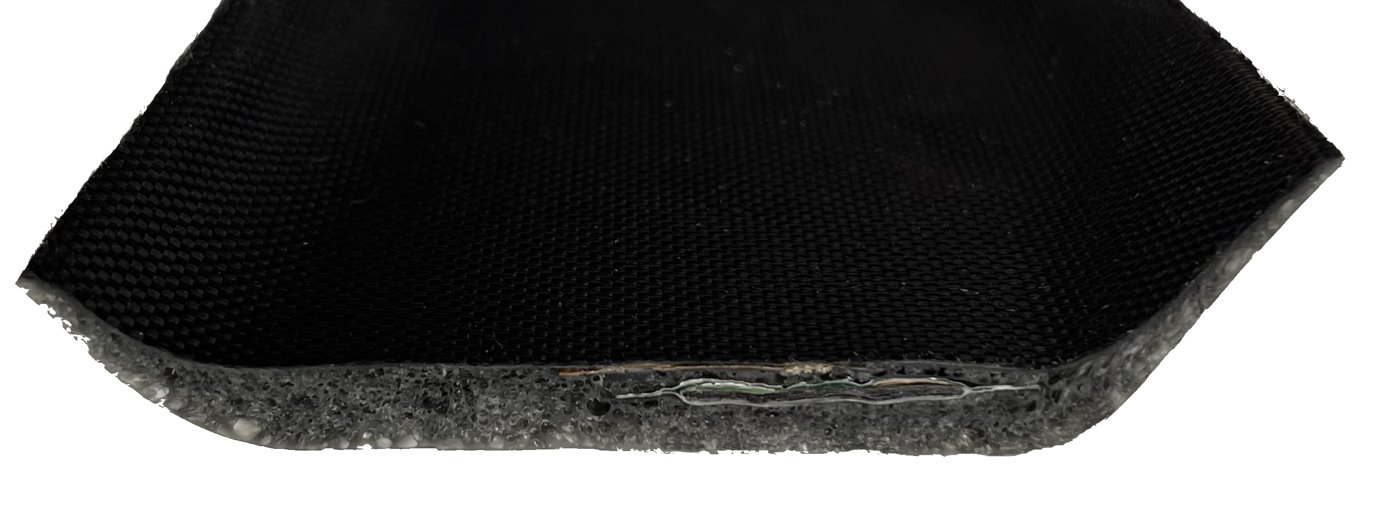

Querschnitt der Smart Sole

Elektronik und Batterie messen an der dicksten Stelle nur 2 mm. Das komplexe Sensornetzwerk – Energieversorgung, Datenübertragung, IMU und Druckverteilung – ist im Prototyp bereits gelöst.

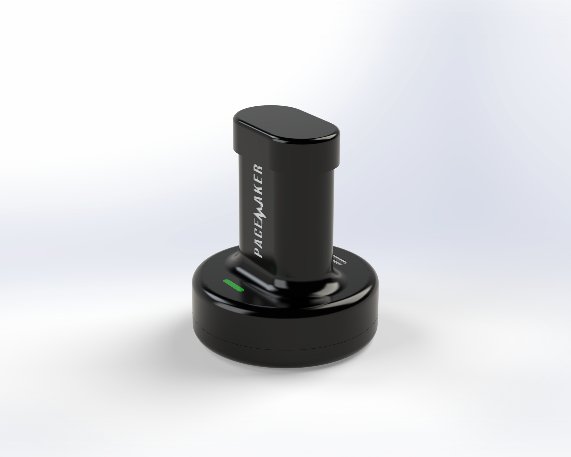

Ladestation für die Smart Sole

Kabellos laden über Qi – die Sohle bleibt dabei vollständig geschlossen.

Anwendungen

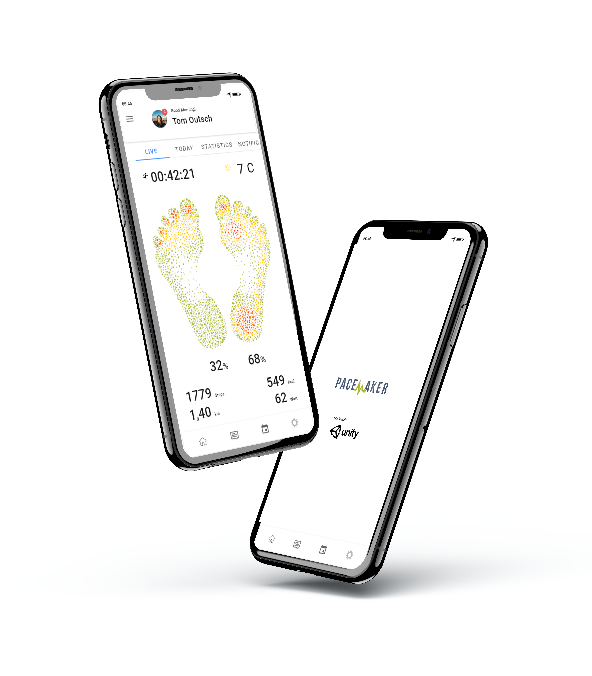

Smart-Sole-App auf zwei Smartphones

Consumer

Ganganalyse im Alltag: Schrittzähler, Hinweise zur Reduktion von Schmerzen und mehr.

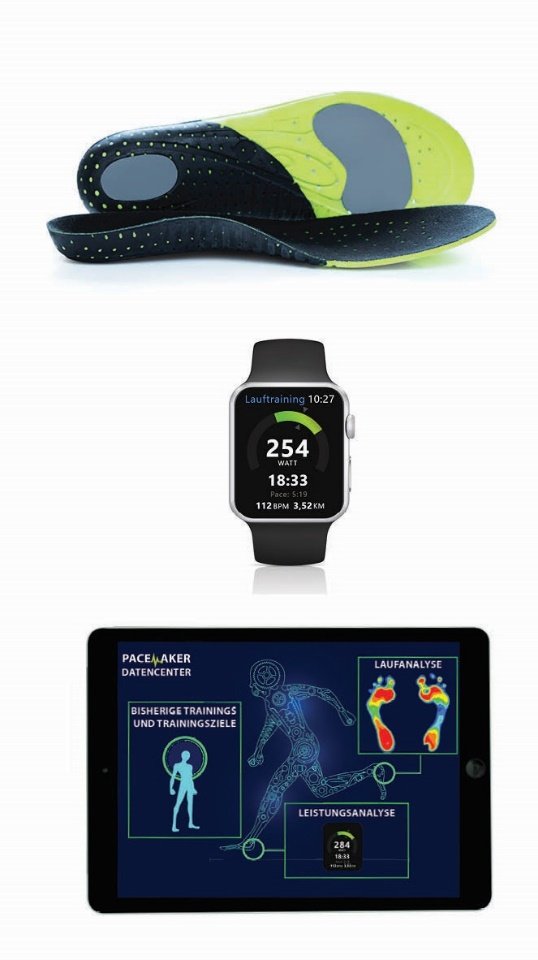

Smart Sole mit Smartwatch und Tablet

Sport

Powermeter für leistungsgesteuertes Lauftraining.

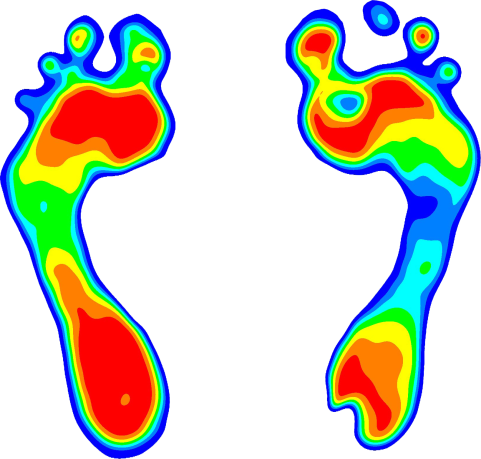

Druckverteilung beider Fußsohlen als Wärmebild

HealthCare

Belastungsmonitoring, etwa bei Diabetes oder nach Operationen, und Früherkennung von Krankheiten wie Parkinson oder Alzheimer.

True Powermeter für leistungsgesteuertes Training

Konventionell

Herkömmliche Powermeter basieren auf der Bewegung des Körperschwerpunkts und der Geschwindigkeit; die horizontale Bewegung des Körperschwerpunkts wird dabei berücksichtigt.

Auch mit dem System von Pacemaker realisierbar.

True Powermeter

Der Pyzoflex-Sensor gibt bei Verformung der Messzelle eine Ladung ab. Das Integral der Ladung entspricht der Kraft, das Signal selbst der Verformung. Das Produkt beider Signale ergibt die Leistung bezogen auf die Messzelle – dank hoher Dynamik ein revolutionärer Ansatz.

Nur mit dem System von Pacemaker realisierbar.

Bereits gelöst

Ergonomie: flach genug, um im Schuh nicht bemerkt zu werden. Komplexes Sensornetzwerk aus Energieversorgung, Datenübertragung, IMU und Druckverteilung – mit nahezu unbegrenzten Möglichkeiten.

Nächste Schritte

Nehmen Sie Kontakt mit uns auf, um unser White-Label-Produkt individuell für Sie anzupassen.
